SD系列数字型

产品概述

采用32位DSP为内核的全数字控制方式，先进的空间矢量算法优化低速振动和高速性能，可以实现多种电机的自适应匹配寻优控制方法，软件更新、升级方便。

驱动器内部通过柔性细分算法，使驱动器无论设置何种细分电机都可保持在最佳的运行性能，极大的改善了低细分下的平稳性和高速性的兼得，从而降低对控制系统的要求，有利于降低系统的整体成本提高性能，实现低振动、低噪音和低功耗。

产品参数

品牌

森创电机 Syntron

相数

规格型号 电源电压 额定输出电流（A） 最大细分 指令脉冲方式 控制信号幅值（V） 控制信号的接线方式 适配电机

两相

SD-20403 12~40VDC 0.5~2.6A（峰值） 128 单脉冲 3~24 共阳 28/35/39/42/56

SD-20504

24~50VDC 1.2~4.0A（峰值） 128 单脉冲 3~24 双端 42/56/86

SD-20506A

20~50VAC 2.4~6.0A（峰值） 128 单脉冲 5 双端 56/86

SD-20806

24~70VDC 2.4~6.0A（峰值） 128 单脉冲 3~24 双端 56/86

SD-21007

60~100VAC 2.5~7A（峰值） 128 单脉冲 3~24 双端 86/110

SD-22208

80~220VAC 4.0~7.5A（有效值） 128 单脉冲 3~24 双端 86/110

三相

SD-30807 24~70VDC 3.0~7.0（峰值） 30000步 单脉冲 3~24 双端 57/60/86

SD-31007

60~100VAC 2.5~7A（峰值） 30000步 单脉冲 3~24 双端 57/60/86

SD-32208

80~220VAC 2.0~7.5A（有效值） 30000步 单脉冲 3~24 双端 86/110/130

相数

规格型号 电源电压 额定输出电流（A） 细分范围 指令方式 控制信号幅值（V） 控制信号接线方式 适配电机

两相

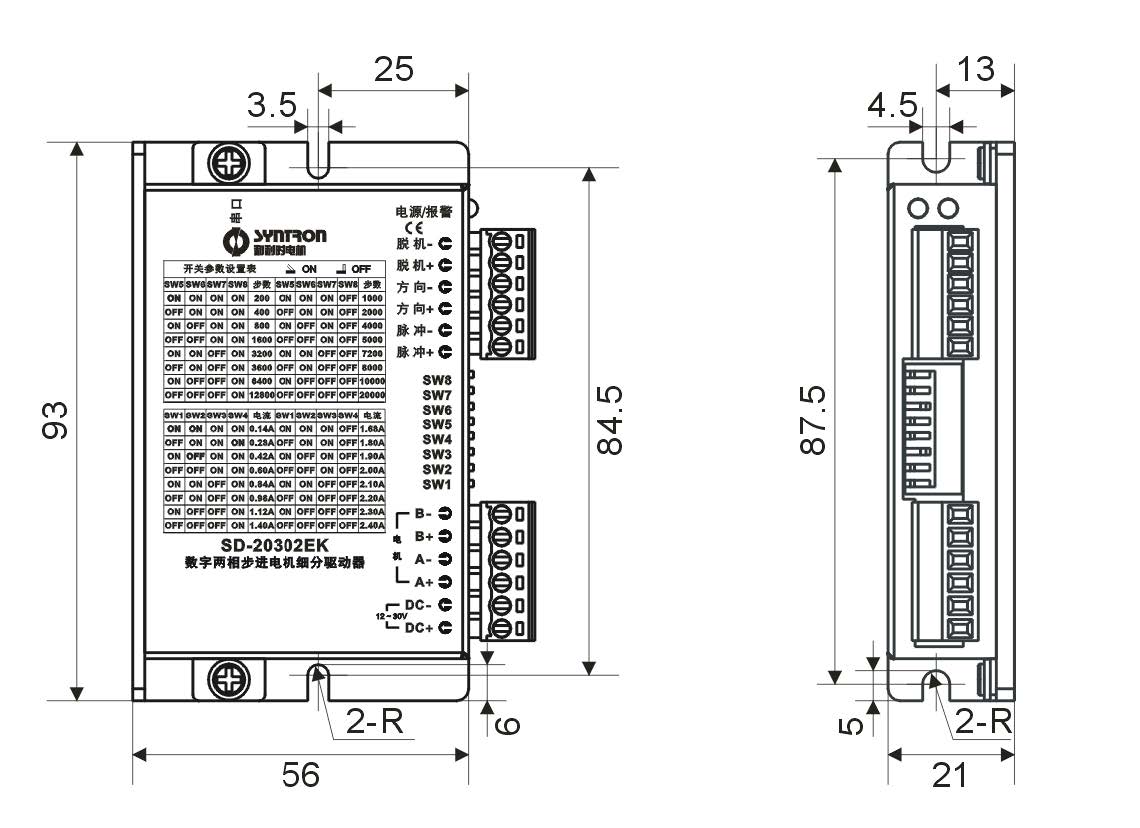

SD-20302EK 12~30VDC 0.14~2.4 200~20000 单脉冲 5~24 双端 20/28/35/39/42

SD-20504EK

24~50VDC 1.0~4.2 200~25600 单脉冲 5~24 双端 42/56

SD-20506EK

24~50VDC 1.4~5.6 400~25600 单脉冲 5~24 双端 42/56/86

SD-21007EK

24~110VDC/20~80VAC 2.4~7.2 400~51200 单脉冲 5~24 双端 56/86/110

三相

SD-30808EK 24~70VDC 3.5~8.2 200~51200 单脉冲 5~24 双端 57/60/86

相数

规格型号 电源电压 额定输出电流（A） 细分范围 指令方式 控制信号幅值（V） 控制信号接线方式 适配电机

两相

SD-20503SK 12~50VDC 0.14~3.0 200~51200 单/双脉冲 自发脉冲 5~24 双端 20/28/35/39/42/56

SD-20506SK

24~50VDC 1.4~6.0 200~51200 单/双脉冲 自发脉冲 5~24 双端 42/56/86

SD-20806SK

24~70VDC/20~60VAC 1.4~6.0 200~25600 单/双脉冲 自发脉冲 5~24 双端 42/56/86

SD-20808SK

24~70VDC/20~60VAC 2.8~8.4 200~25600 单/双脉冲 自发脉冲 5~24 双端 56/86

SD-21008SK

24~110VDC/20~80VAC 2.8~8.4 200~51200 单/双脉冲 自发脉冲 5~24 双端 86/110

三相

SD-32208SK 90~350VDC/70~245VAC 1.4~7.8 200~51200 单/双脉冲 自发脉冲 5~24 双端 86H/110/130

SD-32210SK

90~350VDC/70~245VAC 1.4~10.2 200~51200 单/双脉冲 自发脉冲 5~24 双端 86H/110/130

SD-32215SK

90~350VDC/70~245VAC 4.2~15.4 200~51200 单/双脉冲 自发脉冲 5~24 双端 110/130/180

五相

SD-50504S 8~50VDC 0.3~4.2 125000 单/双脉冲 5~24 双端 28/42/57/60

相数

规格型号 电源电压 额定输出电流（A） 细分范围 指令方式 控制信号幅值（V） 控制信号接线方式 适配电机

两相

SD-20404NK 10~36VDC 0.6~4.2 200~51200 单/双脉冲 自发脉冲,电位器调速 5~24 双端 35/39/42/56

SD-20806N

24~70VDC 1.4~6.0 200~25600 单/双脉冲， 自发脉冲 5~24 双端 42/56/86

SD-21008NK

24~110VDC/20~80VAC 2.8~8.4 400~51200 单/双脉冲， 自发脉冲 5~24 双端 86/110

规格型号

电源电压 额定输出电流 细分范围 指令方式 控制信号幅值 控制信号接线方式 适配电机

二合一

2SD-20505SK 24~50VDC 5.2A 200~25600 单/双脉冲， 自发脉冲 5~24V 双端 42/56/86

三合一

3SD-20505SK 24~50VDC 5.2A 200~25600 单/双脉冲， 自发脉冲 5~24V 双端 42/56/86

四合一

4SD-20505SK 24~50VDC 5.2A 200~25600 单/双脉冲， 自发脉冲 5~24V 双端 42/56/86
